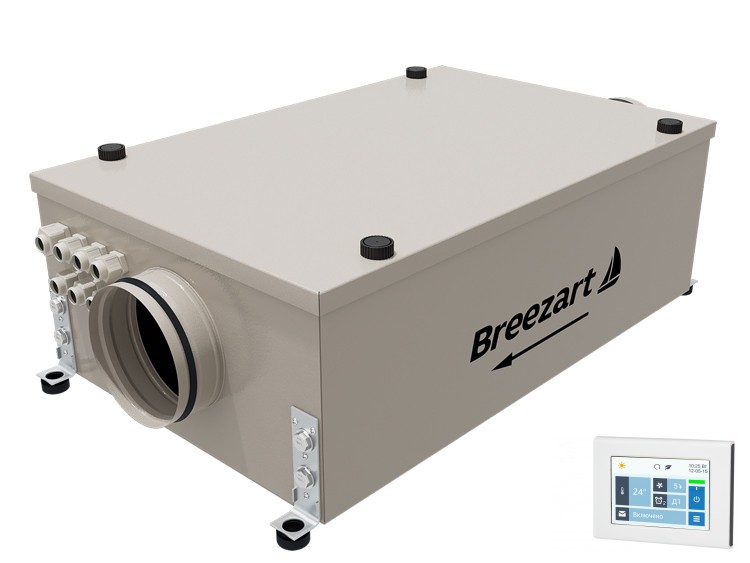

Приточная установка Breezart 300 Lux SB
Описание 300 Lux SB
Компактная модель для небольших квартир. Комплектация и особенности:
- Встроенная цифровая автоматика JetLogic с датчиками.
- Цветной сенсорный пульт управления с
Wi-Fi . - Воздушный клапан с электроприводом. Клапан размещен снаружи корпуса, что улучшает его ремонтопригодность и позволяет выносить клапан к месту забора наружного воздуха (врезка для замещения клапана прилагается).
- EC вентилятор с плавной регулировкой производительности (10 ступеней).
- Фильтр 320-140-48 (опционально M5)
- Опционально доп. фильтр 320-140-48: F7 или Carb
- Керамический нагреватель.
- Универсальное питание 220 или 380 В.
- Все настройки выполняются с пульта управления.
На входе вентустановки можно установить два фильтра: после стандартного фильтра грубой очистки G4 есть салазки для установки компактного фильтра тонкой очистки F7 или угольного Carb. Вместо встроенного фильтра F7 можно установить на выходе вентустановки дополнительный фильтр с высокой пылеемкостью в отдельном корпусе
Приточная установка имеет звукоизолированный корпус с полимерным покрытием, обладающим высокой антикоррозионной устойчивостью. Межкорпусное пространство заполнено специализированным звукоизоляционным материалом. В комплекте кронштейны с вибровставками для размещения вентустановки на потолке или стене.
Функции автоматики
- Универсальное питание 220В / 380В.
- Регулировка мощности калорифера для нагрева воздуха до заданной температуры, защита от перегрева.
- Регулировка скорости вентилятора, 10 ступеней.
- Возможность управления различными увлажнителями воздуха с пульта вентустановки.
- Контроль загрязненности воздушного фильтра (цифровой датчик давления).
- Восемь недельных сценариев, функции «Комфорт» и «Рестарт».
- Часы реального времени (не сбрасываются при сбое питания).
- Возможность создания VAV-системы (требуется модуль JL208DP).
- Подключение к системе «умный дом» по ModBus RTU или ModBus TCP (по Wi-Fi).
- Управление через веб-интерфейс с компьютера или смартфона / планшета.
Удалённое управление с компьютера или смартфона
Веб-интерфейс позволяет управлять вентустановкой с помощью браузера Chrome или Safari из любого места, где есть интернет.
Основные возможности веб-интерфейса:
- Управление температурой, скоростью и влажностью (при наличии увлажнителя).
- Просмотр показаний датчиков.
- Просмотр ошибок, в том числе по отдельным узлам с расшифровкой кодов. Если система работает нормально (ошибок нет), можно посмотреть последнюю возникшую ошибку.
- Уведомления
по e-mail при неисправности вентустановки. - Настройка и запуск сценариев.
- Построение графиков температуры, влажности, мощности калорифера (для электронагревателя) и других параметров.
- Учет потребляемой электроэнергии (для электронагревателя).
- Управление расходом воздуха в VAV зонах (для VAV систем).
Тест-драйв веб-интерфейса
Для тестирования интерфейса созданы виртуальные модели, подключиться к которым может любой желающий. Вы можете выбрать дополнительное оборудование (VAV, увлажнитель воздуха) и протестировать интерфейс на этой виртуальной системе ►
Параметры
Рекомендованная цена | 195 000 ₽ |
|---|---|
Полное название для заказа: | 300 Lux-FC-SB |
Тип нагревателя: | электрический |
Код нагревателя: | 3 кВт-220/380В |
Параметры вентилятора: | 1126 об/мин | 75 Вт (серии EC) |
Максимальная потребляемая мощность: | 3,1 кВт-220В | 3,1 кВт-380В |
Максимальный потребляемый ток: | 14,0 | 4,9 А |
Напряжение питания: | 220 В / 380 В |
Уровень шума LwA на всасывании | на выпуске | от корпуса: | 57 дБА | 65 дБА | 50 дБА |
Уровень звукового давления LpA от корпуса: | 35 дБА |
Структурная схема
Совместимые опции
| HEP – Управление увлажнителем с электрическим пред- и постнагревателем |
| WEB – Удаленное управление вентустановкой через web-интерфейс (штатно) |
| CT – Поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор) |
| CC – Автоматическое переключение тепло/холод (штатно, датчик Т наружного воздуха в комплекте) |
| DC – Выход "сухие контакты" для управления ККБ типа On/Off (несовместимо с PC) |
| PC – Выход 0-10В для управления инверторным ККБ (несовместимо с DC) |
Совместимое оборудование
| TPD-Gate – Шлюз Modbus RTU – Modbus TCP с проводным Ethernet подключением (на базе пульта TPD) |
| ALL EXTRA – Все вытяжные установки Breezart сбалансированные по производительности |
| 550 Filter Case – Корпус для фильтра тонкой очистки |
| 550 DIST – Распределительная камера для VAV системы |
| JL208DP – Модуль на 4 зоны для создания VAV-системы (в комплекте трубка 1м и адаптер) |
| ALL HE P – Увлажнители Breezart с электрическим пред- и постнагревателем, увлажнители Carel humiSteam |
| G7C-M01 – Фильтр тонкой очистки F7 или Carb |
Вентиляционная характеристика
Габаритные и присоединительные размеры
