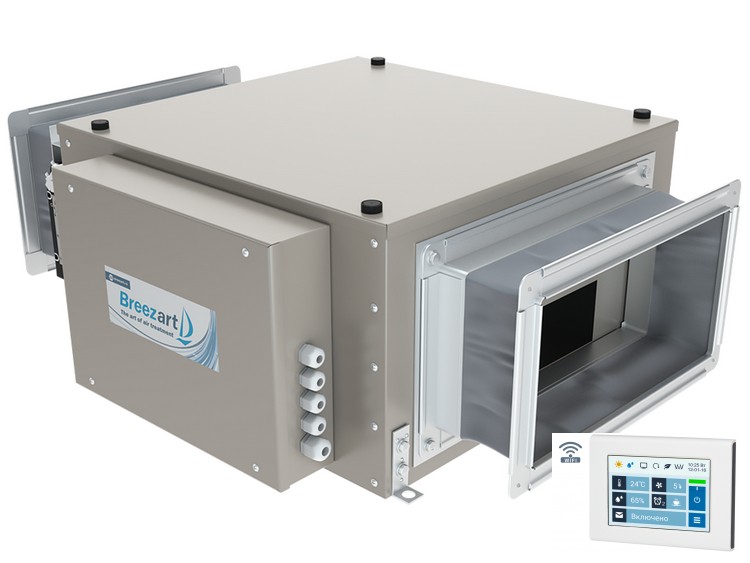

Приточная установка Breezart 1000 Lux

Описание 1000 Lux

Универсальная модель для загородных домов, офисов и квартир:

  • Встроенная цифровая автоматика и сенсорный пульт управления с Wi-Fi.
  • Настраиваемая мощность керамического нагревателя от 3,6 до 14,4 кВт (позволяет ограничить пиковую нагрузку на электросеть).
  • Универсальное питание 220 или 380 В.
  • EC вентилятор с плавной регулировкой производительности (10 ступеней).
  • Настраиваемая производительность 700 или 1000 м³/ч.
  • Фильтр 490-250-48 "EU4-1000 Aqua" (опционально "M5-1000 Aqua")
  • Опционально доп. фильтр 490-250-48: "F7-Comp-1000" или "Carb-Comp-1000"
  • Все настройки выполняются с пульта управления.

Приточная установка комплектуется керамическим нагревателем с низкой температурой поверхности, воздушным клапаном с электроприводом, системой цифровой автоматики JetLogic с цветным сенсорным пультом управления и датчиками, а также кронштейнами с вибровставками для размещения вентустановки на потолке или стене.

На входе вентустановки можно установить два фильтра: после стандартного фильтра грубой очистки G4 есть дополнительные салазки для установки компактного фильтра тонкой очистки F7 или угольного Carb. Вместо дополнительного компактного фильтра можно установить на выходе вентустановки дополнительный фильтр с высокой пылеемкостью в отдельном корпусе Filter-Case-1000 (угольный + тонкой очистки F7).


Функции автоматики

  • Программное изменение максимальной производительности и мощности калорифера, унивесальное питание 220В / 380В.
  • Регулировка мощности калорифера для нагрева воздуха до заданной температуры, защита от перегрева.
  • Регулировка скорости вентилятора, 10 ступеней.
  • Возможность управления различными увлажнителями воздуха с пульта вентустановки.
  • Контроль загрязненности воздушного фильтра (цифровой датчик давления).
  • Восемь недельных сценариев, функции «Комфорт» и «Рестарт».
  • Часы реального времени (не сбрасываются при сбое питания).
  • Возможность создания VAV-системы (требуется модуль JL208DP).
  • Подключение к системе «умный дом» по ModBus RTU или ModBus TCP (по Wi-Fi).
  • Управление через веб-интерфейс с компьютера или смартфона / планшета.

Удалённое управление с компьютера или смартфона

Веб-интерфейс позволяет управлять вентустановкой с помощью браузера Chrome или Safari из любого места, где есть интернет.

Основные возможности веб-интерфейса:

  • Управление температурой, скоростью и влажностью (при наличии увлажнителя).
  • Просмотр показаний датчиков.
  • Просмотр ошибок, в том числе по отдельным узлам с расшифровкой кодов. Если система работает нормально (ошибок нет), можно посмотреть последнюю возникшую ошибку.
  • Уведомления по e-mail при неисправности вентустановки.
  • Настройка и запуск сценариев.
  • Построение графиков температуры, влажности, мощности калорифера (для электронагревателя) и других параметров.
  • Учет потребляемой электроэнергии (для электронагревателя).
  • Управление расходом воздуха в VAV зонах (для VAV систем).
Вы можете перейти в веб-интерфейс или посмотреть его презентацию.

Тест-драйв веб-интерфейса

Для тестирования интерфейса созданы виртуальные модели, подключиться к которым может любой желающий. Вы можете выбрать дополнительное оборудование (VAV, увлажнитель воздуха) и протестировать интерфейс на этой виртуальной системе


Параметры

Рекомендованная цена

245 800 ₽

Полное название для заказа:

1000 Lux-FC

Тип нагревателя:

электрический

Код нагревателя:

3,6 кВт-220В | 7,2 кВт-220В | 7,2 кВт-380В | 14,4 кВт-380В

Параметры вентилятора:

2400 об/мин | 180 Вт (серии EC)

Максимальная потребляемая мощность:

3,8 кВт-220В | 7,4 кВт-220В | 7,4 кВт-380В | 14,6 кВт-380В

Максимальный потребляемый ток:

17,2 | 33,6 | 11,8 | 22,7 А

Напряжение питания:

220 В / 380 В

Уровень шума LwA на всасывании | на выпуске | от корпуса:

62 дБА | 67 дБА | 54 дБА

Уровень звукового давления LpA от корпуса:

39 дБА

Масса:

42 кг

Структурная схема

Структурная схема Breezart 1000 Lux

Совместимые опции

HEP – Управление увлажнителем с электрическим пред- и постнагревателем
WEB – Удаленное управление вентустановкой через web-интерфейс (штатно)
CT – Поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор)
CC – Автоматическое переключение тепло/холод (штатно, датчик Т наружного воздуха в комплекте)
DC – Выход "сухие контакты" для управления ККБ типа On/Off (несовместимо с PC)
PC – Выход 0-10В для управления инверторным ККБ (несовместимо с DC)
FM – Напольные опоры FM1000 (ножки) для 550–1000 типоразмеров, 2000 Aqua и 2000 Extra

Совместимое оборудование

TPD-Gate – Шлюз Modbus RTU – Modbus TCP с проводным Ethernet подключением (на базе пульта TPD)
ALL EXTRA – Все вытяжные установки Breezart сбалансированные по производительности
ALL HE P – Увлажнители Breezart с электрическим пред- и постнагревателем, увлажнители Carel humiSteam
1000 Filter Case – Корпус для фильтра тонкой очистки
JL208DP – Модуль на 4 зоны для создания VAV-системы (в комплекте трубка 1м и адаптер)
G7C-M2 – Фильтр тонкой очистки F7 или Carb

Вентиляционная характеристика

Учет загрязненности фильтров:
Выбор используемых фильтров:

Габаритные и присоединительные размеры

Чертеж с габаритными размерами Breezart 1000 Lux
