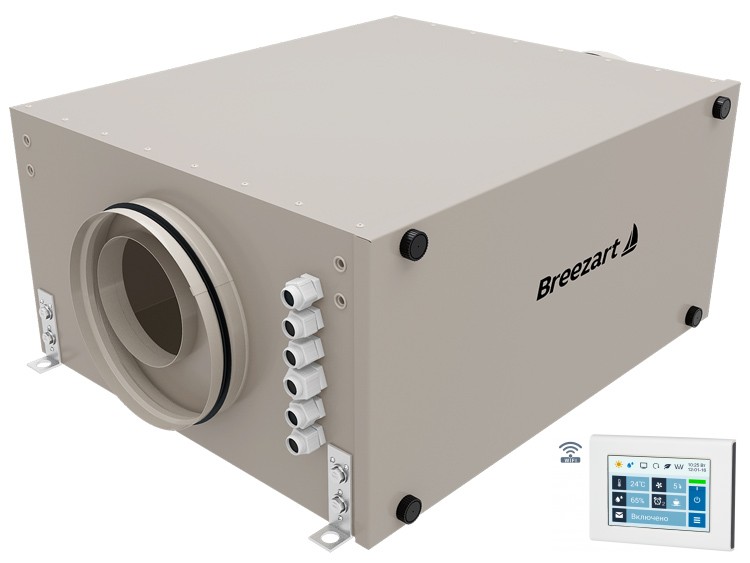

Приточная установка Breezart 550 Lux

Описание 550 Lux

Универсальная модель для квартир, небольших офисов и коттеджей. Комплектация и особенности:

  • Встроенная цифровая автоматика JetLogic с датчиками.
  • Цветной сенсорный пульт управления с Wi-Fi.
  • Воздушный клапан с электроприводом. Клапан размещен снаружи корпуса, что улучшает его ремонтопригодность и позволяет выносить клапан к месту забора наружного воздуха (врезка для замещения клапана прилагается).
  • EC вентилятор с плавной регулировкой производительности (10 ступеней).
  • Фильтр 400-200-48 "EU4-600 Lux" (опционально M5)
  • Опционально доп. фильтр 400-200-48: "F7-Comp-600" или "Carb-Comp-600"
  • Керамический нагреватель с настраиваемой мощностью от 1,8 до 5,4 кВт (позволяет ограничить пиковую нагрузку на электросеть).
  • Универсальное питание 220 или 380 В.
  • Настраиваемая производительность 350 или 550 м³/ч.
  • Все настройки выполняются с пульта управления.
  • Два варианта исполнения: люк для замены фильтра расположен сбоку или снизу.

На входе вентустановки можно установить два фильтра: после стандартного фильтра грубой очистки G4 есть салазки для установки компактного фильтра тонкой очистки F7 или угольного Carb. Вместо встроенного фильтра F7 можно установить на выходе вентустановки дополнительный фильтр с высокой пылеемкостью в отдельном корпусе Filter-Case-500 (угольный + тонкой очистки F7).

Приточная установка имеет звукоизолированный корпус с полимерным покрытием, обладающим высокой антикоррозионной устойчивостью. Межкорпусное пространство заполнено специализированным звукоизоляционным материалом. В комплекте кронштейны с вибровставками для размещения вентустановки на потолке или стене.

Модели с аналогичной производительностью есть в недорогой серии начального уровня Lite.

Функции автоматики

  • Программное изменение максимальной производительности и мощности калорифера, унивесальное питание 220В / 380В.
  • Регулировка мощности калорифера для нагрева воздуха до заданной температуры, защита от перегрева.
  • Регулировка скорости вентилятора, 10 ступеней.
  • Возможность управления различными увлажнителями воздуха с пульта вентустановки.
  • Контроль загрязненности воздушного фильтра (цифровой датчик давления).
  • Восемь недельных сценариев, функции «Комфорт» и «Рестарт».
  • Часы реального времени (не сбрасываются при сбое питания).
  • Возможность создания VAV-системы (требуется модуль JL208DP).
  • Подключение к системе «умный дом» по ModBus RTU или ModBus TCP (по Wi-Fi).
  • Управление через веб-интерфейс с компьютера или смартфона / планшета.

Удалённое управление с компьютера или смартфона

Веб-интерфейс позволяет управлять вентустановкой с помощью браузера Chrome или Safari из любого места, где есть интернет.

Основные возможности веб-интерфейса:

  • Управление температурой, скоростью и влажностью (при наличии увлажнителя).
  • Просмотр показаний датчиков.
  • Просмотр ошибок, в том числе по отдельным узлам с расшифровкой кодов. Если система работает нормально (ошибок нет), можно посмотреть последнюю возникшую ошибку.
  • Уведомления по e-mail при неисправности вентустановки.
  • Настройка и запуск сценариев.
  • Построение графиков температуры, влажности, мощности калорифера (для электронагревателя) и других параметров.
  • Учет потребляемой электроэнергии (для электронагревателя).
  • Управление расходом воздуха в VAV зонах (для VAV систем).
Вы можете перейти в веб-интерфейс или посмотреть его презентацию.

Тест-драйв веб-интерфейса

Для тестирования интерфейса созданы виртуальные модели, подключиться к которым может любой желающий. Вы можете выбрать дополнительное оборудование (VAV, увлажнитель воздуха) и протестировать интерфейс на этой виртуальной системе


Параметры

Рекомендованная цена

226 500 ₽

Полное название для заказа:

550 Lux-FC

Тип нагревателя:

электрический

Код нагревателя:

1,8 кВт-220В | 3,6 кВт-220В | 5,4 кВт-220В | 5,4 кВт-380В

Параметры вентилятора:

1126 об/мин | 155 Вт (серии EC)

Максимальная потребляемая мощность:

2 кВт-220В | 3,8 кВт-220В | 5,6 кВт-220В | 5,6 кВт-380В

Максимальный потребляемый ток:

8,9 | 17,1 | 25,3 | 8,9 А

Напряжение питания:

220 В / 380 В

Уровень шума LwA на всасывании | на выпуске | от корпуса:

57 дБА | 65 дБА | 50 дБА

Уровень звукового давления LpA от корпуса:

35 дБА

Масса:

25 кг

Структурная схема

Структурная схема Breezart 550 Lux

Совместимые опции

HEP – Управление увлажнителем с электрическим пред- и постнагревателем
HE – Управление увлажнителем с электрическим постнагревателем
WEB – Удаленное управление вентустановкой через web-интерфейс (штатно)
CT – Поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор)
CC – Автоматическое переключение тепло/холод (штатно, датчик Т наружного воздуха в комплекте)
DC – Выход "сухие контакты" для управления ККБ типа On/Off (несовместимо с PC)
PC – Выход 0-10В для управления инверторным ККБ (несовместимо с DC)
FM – Напольные опоры FM1000 (ножки) для 550–1000 типоразмеров, 2000 Aqua и 2000 Extra
MR5 – Замена привода воздушного клапана (только для 550 Lux (SB)): с возвратной пружиной

Совместимое оборудование

TPD-Gate – Шлюз Modbus RTU – Modbus TCP с проводным Ethernet подключением (на базе пульта TPD)
ALL EXTRA – Все вытяжные установки Breezart сбалансированные по производительности
550 Filter Case – Корпус для фильтра тонкой очистки
550 DIST – Распределительная камера для VAV системы
JL208DP – Модуль на 4 зоны для создания VAV-системы (в комплекте трубка 1м и адаптер)
ALL HE P – Увлажнители Breezart с электрическим пред- и постнагревателем, увлажнители Carel humiSteam
G7C-M01 – Фильтр тонкой очистки F7 или Carb

Вентиляционная характеристика

Учет загрязненности фильтров:
Выбор используемых фильтров:

Габаритные и присоединительные размеры

Чертеж с габаритными размерами Breezart 550 Lux
