Приточно-вытяжная установка Breezart 1000 Aqua RP VB

Описание 1000 Aqua RP VB

Вертикальная приточно-вытяжная установка оснащается противоточным рекуператором, обеспечивающим стабильную работу при температуре наружного воздуха до –35°C. Эта модель уже в базовой комплектации имеет все, что необходимо для полноценной работы:

  • Встроенную систему автоматики JetLogic с датчиками.
  • Цветной сенсорный пульт с Wi-Fi.
  • Вентиляторы серии EC с настраиваемым дисбалансом притока и вытяжки.
  • Воздушные клапаны с электроприводом и возвратной пружиной, которые перекрывают подачу воздуха при отключении электропитания.
  • Водяной нагреватель со смесительным узлом.
  • Воздушные фильтры 500-160-48 "EU4-1000 RP PB" (опционально M5).
  • Звукоизолированный корпус с полимерным покрытием.

Функции автоматики

  • Управление клапаном смесительного узла калорифера для нагрева воздуха до заданной температуры, защита от замораживания.
  • Система защиты от замерзания и система разморозки рекуператора.
  • Регулировка скорости вентилятора, 10 ступеней.
  • Возможность управления различными увлажнителями воздуха с пульта вентустановки.
  • Контроль загрязненности воздушного фильтра (цифровой датчик давления).
  • Восемь недельных сценариев, часы реального времени.
  • Возможность создания VAV-системы (требуется модуль JL208DP).
  • Подключение к системе «умный дом» по ModBus RTU или ModBus TCP.
  • Управление через веб-интерфейс с компьютера или смартфона / планшета.

Удалённое управление с компьютера или смартфона

Веб-интерфейс позволяет управлять вентустановкой с помощью браузера Chrome или Safari из любого места, где есть интернет.

Основные возможности веб-интерфейса:

  • Управление температурой, скоростью и влажностью (при наличии увлажнителя).
  • Просмотр показаний датчиков.
  • Просмотр ошибок, в том числе по отдельным узлам с расшифровкой кодов. Если система работает нормально (ошибок нет), можно посмотреть последнюю возникшую ошибку.
  • Уведомления по e-mail при неисправности вентустановки.
  • Настройка и запуск сценариев.
  • Построение графиков температуры, влажности, мощности калорифера (для электронагревателя) и других параметров.
  • Учет потребляемой электроэнергии (для электронагревателя).
  • Управление расходом воздуха в VAV зонах (для VAV систем).
Вы можете перейти в веб-интерфейс или посмотреть его презентацию.

Тест-драйв веб-интерфейса

Для тестирования интерфейса созданы виртуальные модели, подключиться к которым может любой желающий. Вы можете выбрать дополнительное оборудование (VAV, увлажнитель воздуха) и протестировать интерфейс на этой виртуальной системе


Параметры

Рекомендованная цена

635 600 ₽

Полное название для заказа:

1000 Aqua RP-FC-VB

Тип нагревателя:

водяной

Код нагревателя:

W42 со смесит. узлом S3-25-4-2,5 | S2-25-4-0,63

Тип рекуператора:

пластинчатый

Параметры вентилятора:

2400 об/мин | 180 Вт x 2 штуки (серии EC)

Максимальная потребляемая мощность:

0,4 кВт-220В

Максимальный потребляемый ток:

1,7 А

Напряжение питания:

220 В

Уровень шума LwA на вых. притока | вх. вытяжки | от корпуса:

65 дБА | 70 дБА | 57 дБА

Уровень звукового давления LpA от корпуса:

41 дБА

Структурная схема

Структурная схема Breezart 1000 Aqua RP VB

Совместимые опции

HAP – Управление увлажнителем с водяным пред- и постнагревателем
WEB – Удаленное управление вентустановкой через web-интерфейс (штатно)
CT – Поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор)
CC – Автоматическое переключение тепло/холод (штатно, датчик Т наружного воздуха в комплекте)
DC – Выход "сухие контакты" для управления ККБ типа On/Off (несовместимо с PC)
PC – Выход 0-10В для управления инверторным ККБ (несовместимо с DC)

Совместимое оборудование

TPD-Gate – Шлюз Modbus RTU – Modbus TCP с проводным Ethernet подключением (на базе пульта TPD)
ALL HA, HA P – Увлажнители Breezart с водяными нагревателями, увлажнители Carel humiSteam
JL208DP – Модуль на 4 зоны для создания VAV-системы (в комплекте трубка 1м и адаптер)

Вентиляционная характеристика

Учет загрязненности фильтров:
Выбор используемых фильтров:

Габаритные и присоединительные размеры

Чертеж с габаритными размерами Breezart 1000 Aqua RP VB

Похожие модели

900 Lux RE
900 Lux RE
327 100 руб.

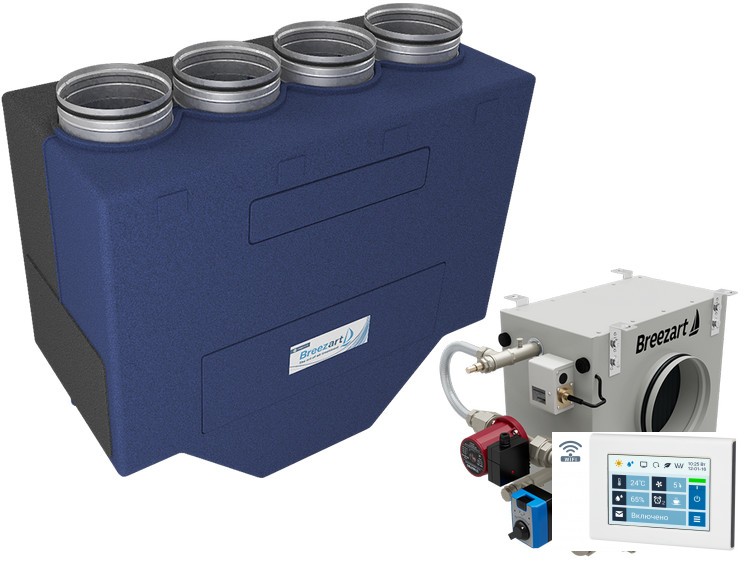

900 Aqua RE
