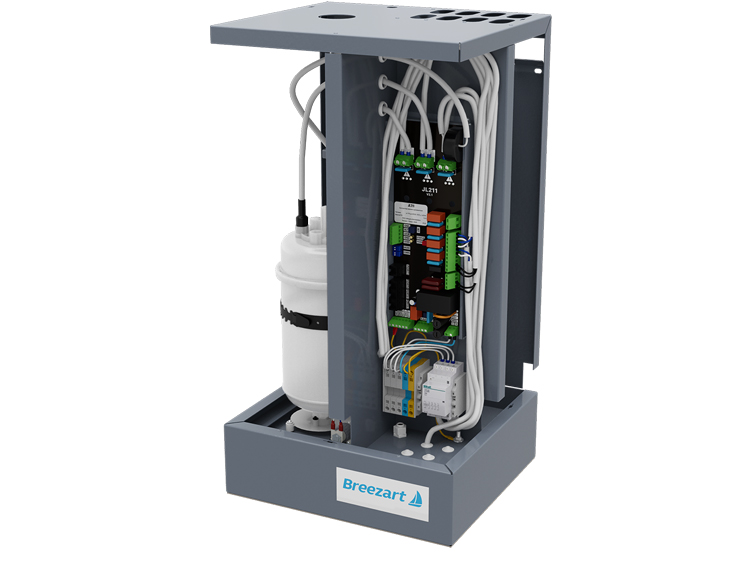

Breezart 03 Humi VP – паровой увлажнитель для приточной вентиляции с увлажнением воздуха

Описание

Паровые увлажнители Breezart предназначены для работы в составе системы вентиляции и обеспечивают увлажнение воздуха за счет выработки и подачи пара в воздуховод. Комплектация:

Встроенная система цифровой автоматики JetLogic.
Гидравлический OEM-комплект Carel.
Неразборный паровой цилиндр.

Эта модель имеют малошумное регулирование паропроизводительности (на базе твердотельного реле).

Breezart Breezart 03 Humi VP – паровой увлажнитель для приточной вентиляции с увлажнением воздуха

Функции автоматики

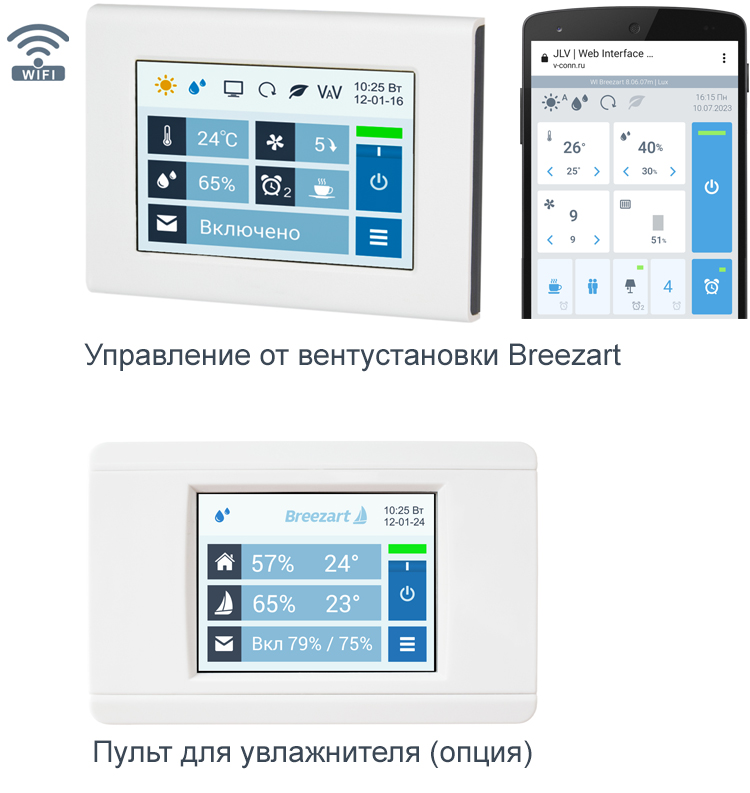

Управление от вентустановки Breezart

Если увлажнитель работает совместно с вентустановкой Breezart, то управление увлажнителем выполняется со штатного пульта вентустановки, также доступно удаленное управление системой через веб-интерфейс. Поддерживается пропорциональное управление влажностью воздуха в приточном канале, либо в помещении.

Управление от сторонней вентустановки

Увлажнитель может работать со сторонней системой вентиляции с управлением сигналом 0…10В, либо при помощи «сухого контакта». В этом случае потребуется приобрести пульт для увлажнителя TPD-HumiVP. При управлении увлажнителем от сторонней системы вентиляции веб-интерфейс будет недоступен!

Управление от Умного дома

Интеграция в систему Умного дома возможна по Modbus RTU через порт контроллера, либо по Modbus TCP через шлюз, встроенный в пульт. При управлении увлажнителем от вентустановки Breezart, система Умный дом подключается к контроллеру или пульту вентустановки.

Внешние входы и выходы увлажнителя

Изолированный порт Modbus RTU для подключения системы управления (вентустановки Breezart или Умного дома).
Два порта Modbus RTU для подключения цифровых датчиков влажности и пульта управления TPD-HumiVP.
Вход 0…10В для внешнего задания паропроизводительности.
Вход для включения / отключения увлажнителя («сухой контакт»).
Вход для датчиков протечки («открытый коллектор 24В»).
Выход «Авария» («сухой контакт»).

Параметры

Рекомендованная цена	273 300 ₽
Тип увлажнителя:	паровой
Рекомендуемый расход воздуха:	120 – 300 м³/ч
Производительность увлажнителя:	3 л/ч (в зависимости от расхода воздуха и его параметров)
Максимальная потребляемая мощность:	2,5 кВт
Максимальный потребляемый ток:	11,4 А (при 220В) / 4,1 А (при 380В)
Напряжение питания:	220В или 380В (выбрать при заказе)
Габариты (ШхГхВ):	350 x 225 x 640 мм
Масса:	18 / 23,5 кг (нетто / в раб. состоянии)
Гарантия:	3 года с даты изготовления

Совместимые опции

CP – управление увлажнителем Breezart с пульта (заказ. отдельно), вкл./выкл. по сухим контактам

HC – поддержание влажности в помещении по дополнительному датчику

Совместимое оборудование

BL0S1F00H2 (350...1250 мкСм/см) – совместимый неразборный цилиндр для модели на 220В

BL0T1C00H2 (350...750 мкСм/см) – совместимый неразборный цилиндр для модели на 380В

DP035D22R0 – парораспределитель из нерж. стали, вх. D22 мм, длина 350 мм, 4 кг/ч

1312360AXX – трубка для подачи пара со стальной пружиной D22 мм

DrainPipe – трубка для отвода конденсата D10 мм

JLS30HC – канальный датчик влажности и температуры, выход Modbus RTU

Humi-W – комнатный (настенный) датчик влажности, выход 0-10В и Modbus RTU

TPD-HumiVP – пульт для увлажнителя с управлением от сторонней вентустановки или Умного дома

Габаритные и присоединительные размеры

Чертеж с габаритными размерами Breezart 03 Humi VP
