Подключение к Умному дому

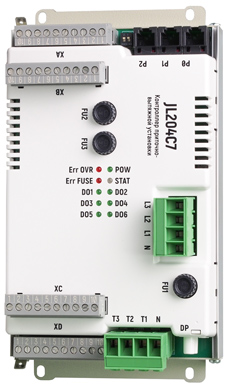

Приточные и приточно-вытяжные установки Breezart комплектуются системой цифровой автоматики на базе контроллеров JetLogic JL204С7, JL205, JL206 и пультом JLV135 или TPD-283U-H.

Прты Modbus RTU

Контроллеры JetLogic имеют три независимых порта Modbus RTU (P0, P1, P2). Каждый порт настраивается индивидуально и может работать в режиме Master (ведущий) или Slave (ведомый):

• К порту в режиме Master можно подключить несколько устройств, работающих в Slave режиме – датчики, модули VAV, ведомый увлажнитель и т. п.
• Если порт работает в режиме Slave, то к нему можно подключить только одно устройство управления, например, пульт или умный дом.

Три порта позволяют организовать работу трех независимых шин ModBus:

• Порт Р0 работает в режиме Slave и к нему по умолчанию подключается штатный пульт управления.
• Порт P1 имеет выход питания +24В и его обычно используют для подключения цифровых датчиков. В контроллерах JL205, JL206 этот порт имеет два запараллеленных разъема для подключения двух датчиков JLS30.
• Порт Р2 не имеет выхода питания, но снабжен гальванической изоляцией, поэтому его можно использовать для подключения умного дома (если этот порт не занят модулями VAV, ведомым увлажнителем или другими устройствами).

Если порты P1 и P2 заняты, то допускается подключать «умный дом» к P0 вместо штатного пульта, при условии, что эта система обеспечивает все необходимые функции управления вентустановкой.

Подробнее – в Схемах подключения Breezart и JetLogic

Шлюз Modbus TCP

Штатный пульт имеет встроенный шлюз Modbus RTU – Modbus TCP, позволяющий управлять вентустановкой по локальной сети. Для пульта JLV135 подключение выполняется по Wi-Fi, а для TPD283U-H – кабелем типа витая пара. Включение шлюза и настройка Wi-Fi описаны в соответствующих инструкциях.

Для других протоколов (KNX, Bacnet и др.) потребуются шлюзы сторонних производителей, например KNX IC-M-S1.

Карты регистров контроллеров

Контроллеры имеют схожую карту регистров и различаются типом и количеством каналов ввода/вывода. Основные пользовательские регистры у них идентичны:

• Регистры JL204C7
• Регистры JL205
• Регистры JL206M

Подробная информация об алгоритмах управления вентустановкой, VAV-системой и увлажнителем воздуха – в документе Подключение оборудования Breezart к системе Умный дом.

Подключение к Wiren Board

Шаблон Breezart Lux/Aqua умного дома Wiren Board поддерживает все серии вентустановок для общеобменной вентиляции с контроллерами JL204C7, JL205, JL206:

• Lux (F/W), Lux RE/RP/RR (F/W);
• Mix (F);
• Aqua (F/W), Aqua RE/RP/RR (F/W), Hybrid.

Серия Pool (для бассейнов) не поддерживается.

Документация

• Схемы подключения Breezart и JetLogic
• Прошивки и инструкции для пультов
• Подключение оборудования Breezart к системе «Умный дом»
• Шаблон Wiren Board для Breezart
